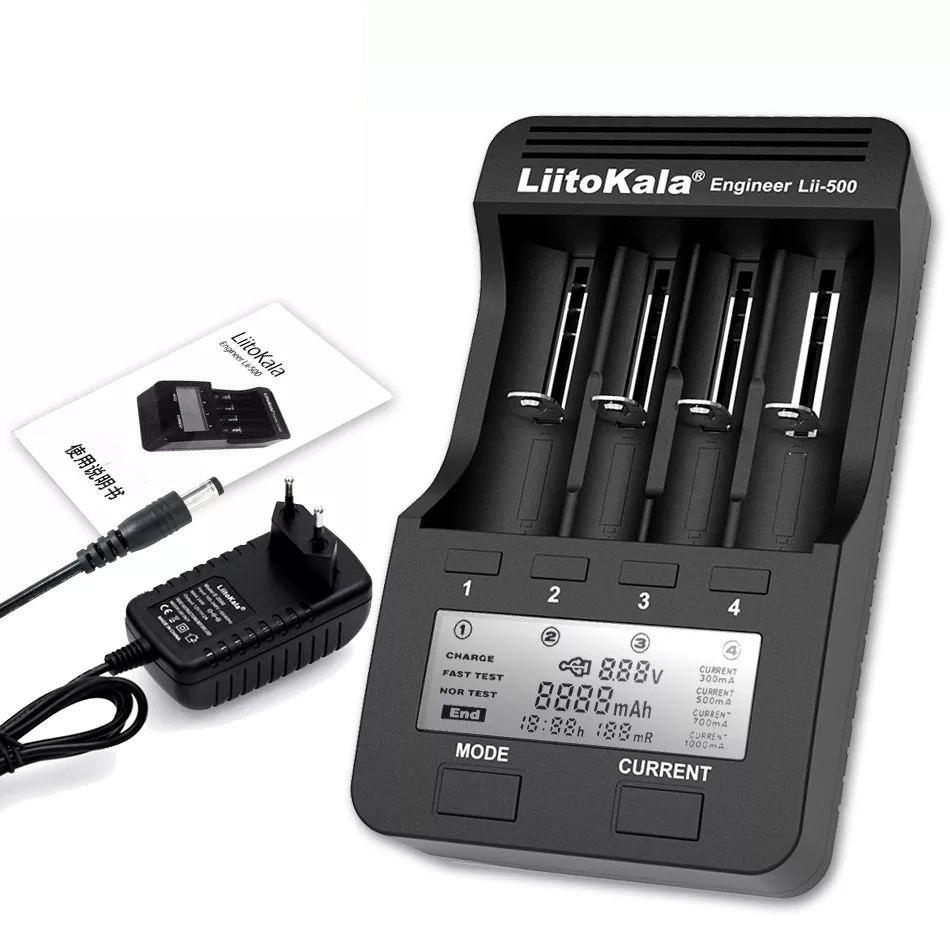

Розумний зарядний пристрій Liitokala Lii-500 AA, AAA, 18650, 26650, 10440, 16340, 17500 та ін. NiMH
Це зарядний пристрій може заряджати тільки циліндричну літій-іонну батарею і акумулятор NI-MH.
Перед використанням, будь ласка, уважно ознайомтеся з керівництвом, зверніть увагу на рекомендований струм зарядки акумуляторної батареї, не перевищуйте рекомендований струм зарядки.
Не використовуйте інші адаптери живлення
Зарядний пристрій може нагріватися, коли воно заряджається і розряджається. Будьте обережні у використанні.
При припиненні використання від'єднайте його і вийміть акумулятор.
Цей товар не є водонепроникним, будь ласка, використовуйте його обережно.
Сумісні типи і розміри батарей
Сумісний з розмірами Ni-MH / Ni-Cd, AA AAA A SC
3,7 В літій-іонна батарея в комплекті: 26650, 22650, 26500, 18650, 18490, 17670, 17500, 17355, 16340, 14500, 10440
Специфікація:
▶ Вхідна напруга постійного струму: 12 В / 2,0 А
▶ Зарядний струм літієвої батареї 6,2: 4,2 В, 300 мА / 500 мА / мА 700/700
▶ Зарядний струм батареї Nimh 6,3: 1,48 В, 300 мА / 500 мА / мА 700/700
▶ Струм розряду: 250 мА і 500 мА
▶ USB-вихід: 5 В - 1000 мА
▶ Завершення: інтелектуальний моніторинг напруги
▶ Розмір: 162 мм (довжина) * 96 мм (ширина) * 36 мм (висота).
▶ Вхід: кабель змінного струму 110-240 В 50/60 Гц (входить в комплект) / 12 В пост. Струму 1 А (вибірковий)
В комплекті:
▶ 1 х зарядний пристрій
▶ 1 х Адаптер живлення 2А
▶ 1 х Керівництво користувача
Управління зарядкою здійснюється за допомогою 2 кнопок, розташованих під дисплеєм: MODE і CURRENT. C допомогою першої вибирається режим роботи зарядки, а за допомогою другої кнопки можна вибрати силу струму для кожного акумулятора. На дисплеї обрана інформація теж виводиться — режим зліва, а сила струму праворуч. Струм заряду може бути 300, 500, 700 і 1000 мАч.
Режими роботи у LiitoKala Lii-500 наступні: Charge (звичайна зарядка), Fast Test і NOR Test. В режимі Charge відбувається звичайна зарядка акумулятора обраним струмом. При цьому в центрі дисплея вказується напруга, трохи нижче залита ємність в mAh, а в нижньому ряду знаходиться таймер (рахує в годинах і хвилинах) разом з показником внутрішнього опору акумулятора. Для кожного слота (тобто для кожного акумулятора) всі свої значення.
В режимі Fast Test встановлені розряджаються акумулятори, а після заряджаються з записом залитій ємності. Струм розряду вибрати не можна.
В режимі NOR Test акумулятори спершу заряджаються, потім розряджає із записом результатів і після знову заряджає. Тобто проходить цикл «заряд-розряд-заряд». Даний режим є найбільш точним для визначення ємність акумуляторів.
Після підключення живлення можна встановлювати акумулятори у відсіки для зарядки. При установці акумуляторів у відсік потрібно дотримуватись полярності. Негативний і позитивний контакти позначені піктограмами в відсіках для зарядки. Кожен з чотирьох відсіків оснащений рухомою, підпружиненою мінусовій клемою, що дозволяє встановлювати акумулятори різних типорозмірів. Максимальна ширина відсіку складає 70 мм, мінімальна 31 мм.
Після підключення акумулятора включається підсвічування дисплея і автоматично починається процес зарядки. На дисплеї відображається номер активного каналу і поки йде процес зарядки, блимає піктограма CHARGE, відображається поточний напруга, внутрішній опір акумулятора, час заряду акумулятора і значення зарядженої ємності. Також на дисплеї відображається струм заряду акумулятора: 300 мА, 500 мА, 700 мА, 1000 мА. Максимальний вихідний струм зарядного пристрою залежить від максимального струму адаптера живлення. З адаптером живлення з комплекту поставки максимальний вихідний струм зарядного пристрою буде 2 А, тобто 1 А на два канали, 700 мА на три каналу або 500 мА на чотири канали. Під час заряду акумулятора за допомогою кнопки CURRENT можна змінювати струм заряду вибраного каналу. Коли зарядка закінчена, піктограма CHARGE перестає блимати, і з'являється піктограма End.
Схема дисплея зарядного пристрою Liitokala Lii-500:
Для перемикання між каналами зарядки використовуються кнопки, позначені 1, 2, 3, 4. Одночасно в різних каналах можна заряджати акумулятори різних типорозмірів з різною напругою.
Зарядний пристрій Liitokala Lii-500 має дві функції тестування акумуляторів: FAST TEST (швидкий тест) і NOR TEST (стандартний тест).
Для використання функцій тестування потрібно спочатку за допомогою кнопок 1, 2, 3, 4 вибрати потрібний канал, а потім натиснути і протягом 2 секунд утримувати кнопку MODE. Після цього почне блимати значок CHARGE. Для перемикання між режимами потрібно натискати кнопку MODE і на дисплеї будуть по черзі відображатися піктограми: CHARGE, FAST TEST, NOR TEST.
Для включення режиму потрібно почекати 8 секунд після вибору до тих пір, поки піктограма обраного режиму перестане блимати. Після вибору режиму потрібно вручну за допомогою кнопки CURRENT вибрати струм заряду і струм розряду. При виборі струму заряду 300 мА або 500 мА струм розряду буде 250 мА, При виборі струму заряду 700 мА або 1000 мА струм розряду буде 500 мА.
Послідовність дій зарядного пристрою при FAST TEST: розряд акумулятора, заряд акумулятора до максимуму.
Послідовність дій зарядного пристрою при NOR TEST: розряд акумулятора, заряд акумулятора до максимуму, розряд акумулятора.
Зарядний пристрій Lii-500 оснащений захистом від перезаряду, перерозряду, переполюсовки. Також зарядний пристрій може зарядити акумулятор з глибокого розряду, але це не завжди виходить, все залежить від конкретного акумулятора.
Зарядний пристрій Lii-500 оснащений USB виходом з вихідним стабілізованою напругою 5 В і струмом до 1 А. USB вихід позначений OUT:5V і використовується для підключення навантаження до встановленого у відсіки акумуляторам. Для використання цього режиму роботи потрібно відключити від зарядного пристрою адаптер живлення, а сумарна напруга на встановлених в бокси акумулятор має бути не менше 5 Ст.
Підсвічування дисплея автоматично відключається після 30 секунд бездіяльності.
